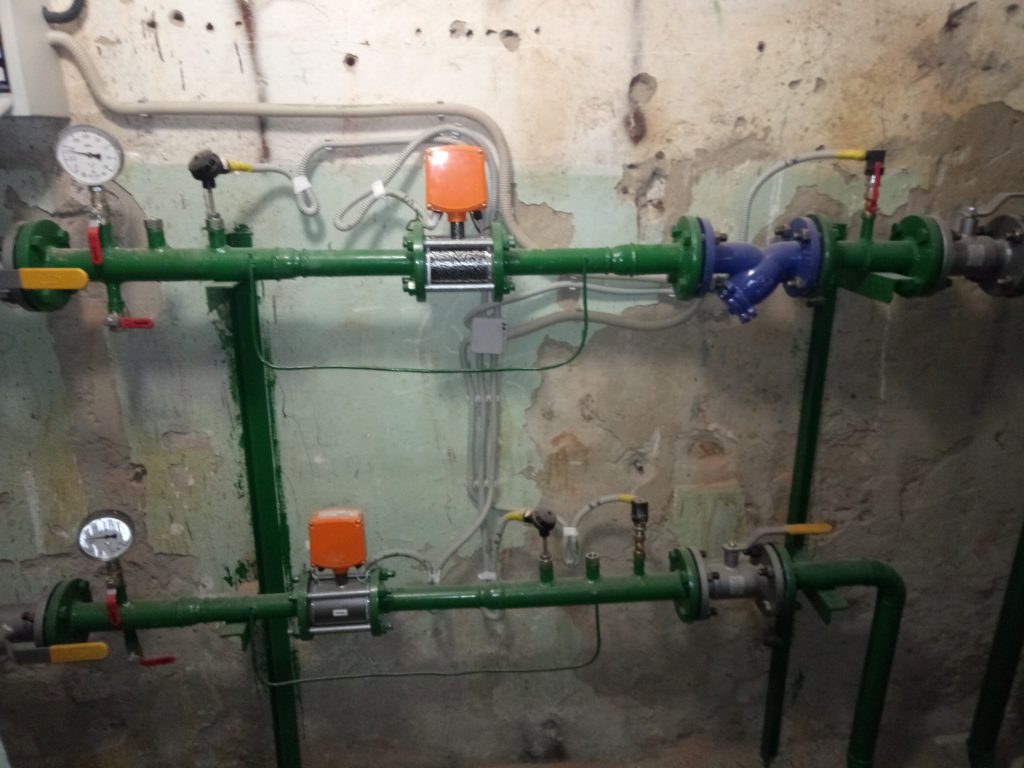

Монтаж узлов учета тепла и воды

Экономить ресурсы и выявлять удаленные протечки в сети помогают узлы учета воды, т.к. с их помощью можно корректно регистрировать данные о расходе воды. Установкой таких водосчетчиков занимается компания «ЛИДЕР-Инжиниринг».

Принцип работы счетчиков холодной/горячей воды

Прибор учета воды преобразовывает значение объемного расхода жидкости, проходящей через него, в показания, доступные для визуального и/или автоматического контроля. Подсчет ведется нарастающим итогом в м³, отображающимся на механическом или электронном дисплее.

Конструкция устройств для работы с горячей водой принципиально не отличается от аналогов, измеряющих расход холодной. Модифицируюся лишь уплотнения и некоторые материалы, чтобы выдерживать воздействие высоких температур.

Что такое узел учета и каким он должен быть?

Грамотно выполненный узел учета представляет собой совокупность счетчика, других приборов и труб, смонтированных в соответствии с утвержденной схемой и отраслевыми нормативами. Каждая схема может быть реализована двумя способами — монтажом всех элементов по месту, либо с помощью установки узла (щита), изготовленного в заводских условиях.

На что нужно обратить внимание при установке квартирных узлов учета воды:

  • Соответствие утвержденной принципиальной схеме. Регламентируются, номинальная комплектация и взаимное расположение элементов с соблюдением указанных размеров. Узел должен монтироваться на основной линии холодного/горячего водоснабжения (хвс/гвс) до первого разбора (точки потребления) воды.
  • Использование приборов, труб и запорной арматуры, соответствующих требованиям водоканалов.
  • Герметичность соединений и соблюдение технологий монтажа.
  • Эргономичность. Должно быть удобно снимать показания счетчиков и пользоваться запорными вентилями.
  • Ремонтопригодность. Предполагает возможность быстрой замены каждого элемента схемы без протечек и повреждений установленного оборудования, а также окружающих конструкций, включая декоративную отделку помещений.

Планирование установки узла: когда и где?

Проект узла должен быть составной частью разработки внутренних инженерных сетей (водоснабжения, горячей воды, отопления). При выполнении строительных и инфраструктурных чертежей нужно предусматривать монтажное пространство, необходимое для размещения типового блока измерительной аппаратуры заводской сборки.

К этому пространству должны быть подведены подающие трубы, а первые пункты разбора хвс и гвс должны располагаться после узла учета по направлению движения воды. В противном случае заказчик может столкнуться с необходимостью дополнительных расходов по демонтажу части труб, перегородок и финишных покрытий.

Принципиальные схемы и компоненты узлов учета воды

Абонентские системы

К таковым можно отнести квартирные блоки и регистрационные щиты частных домов и мелких предприятий.

Типовой вариант комплектации установки квартирного узла учета холодной воды состоит из расположенных в одну линию по направлению подачи — запорного вентиля, сетчатого фильтра (грубой очистки), счетчика, обратного клапана и еще одного вентиля.

Технологические системы

Многие приборы технологической категории кроме объема жидкости, измеряемого в м³, регистрируют удельный расход в м³/ч или м³/мин. Удельные величины используются операторами сетей и системами управления для анализа и выработки управляющих воздействий.

Типовые комплексы технологического учета расхода воды:

  • Однотрубные узлы многоквартирных домов. Состоят из финального участка подающей линии хвс, расположенного между двумя задвижками, и содержат в своем составе сетчатый фильтр и технологический расходомер.
  • Вариант однотрубной схемы с обводным контуром. К описанной комплектации добавляется обводная линия с двумя задвижками и обратным клапаном между ними. Конструктив позволяет вести ремонтно-профилактические работы на узле без отключения дома от водоснабжения.
  • Многотрубные узлы многоквартирных домов. Предполагают совмещение в одной локации независимого участка линии хвс с двумя приборно-связанными линиями гвс и отопления. Пример такой связи: на единый вычислитель отправляются данные с расходомеров и термодатчиков, расположенных на контурах гвс и теплоснабжения.

Сервис от «ЛИДЕР-Инжиниринг»

Разрабатываемая документация

Полный комплект документации по узлу учета расхода включает:

  • Техническое задание.
  • Проект. Состоит из чертежей, описательной части и технических расчетов. Пояснительная записка содержит расчеты и обоснования выбора принципиальной схемы и ее элементов.
  • Принципиальную схему и монтажные чертежи, представленные не в составе проекта, но выполненные на его основе.
  • Спецификацию.
  • Акт о принятии в эксплуатацию.
  • Паспорт счетчика и других приборов.

Используемая элементная база

Предпочтение отдается высокотехнологичному оборудованию. В частности, в домовых и промышленных узлах учета воды мы практикуем установку электромагнитных и вихревых приборов учета. Оба типа преобразователей отличаются высокой надежностью и точностью измерений. Кроме того, электромагнитные модели ПРЭМ и МастерФлоу адаптированы к работе в паре с автоматизированными системами управления. Вихревые счетчики ВПС дают клиенту еще один эксплуатационный бонус — возможность поверки устройства без демонтажа и автономное питание прибора.

Порядок выполнения работ

После проведения на объекте экспертизы технического обследования объекта мы формируем для клиента коммерческое предложение в виде заключения о необходимости и/или целесообразности установки узла учета расхода воды, возможных технических решений и их стоимости. Приводится краткое технико-экономическое сравнение вариантов.

После заключения договора работы ведутся в следующем порядке:

  1. Составление технического задания на основе ТУ, полученных в водоканале или другой снабжающей организации.
  2. Разработка проекта.
  3. Комплектация в соответствии с разработанной спецификацией.
  4. Проведение подготовительных общестроительных и электротехнических работ (в случае необходимости).
  5. Установка узла учета.
  6. Пломбировка счетчика, подписание акта о приемке в эксплуатацию узла учета воды представителями надзорного органа и компании «ЛИДЕР-Инжиниринг», а также передача полного комплекта документации заказчику и предоставление ему необходимых консультаций.

Несмотря на то, что в большинстве случаев можно обойтись проверенными типовыми решениями, их адаптация к реальным условиям объекта требует квалификации и опыта многочисленных успешных установок. «ЛИДЕР-Инжиниринг» обладает всем необходимым для быстрого и качественного монтажа измерительной аппаратуры — командой специалистов узкого профиля, сервисной лабораторией и мастерской, а также складскими запасами комплектующих.

Звоните нам по телефону +7 (342) 206-77-76 либо воспользуйтесь одной из форм обратной связи, чтобы договориться о бесплатном выезде эксперта на ваш объект.
