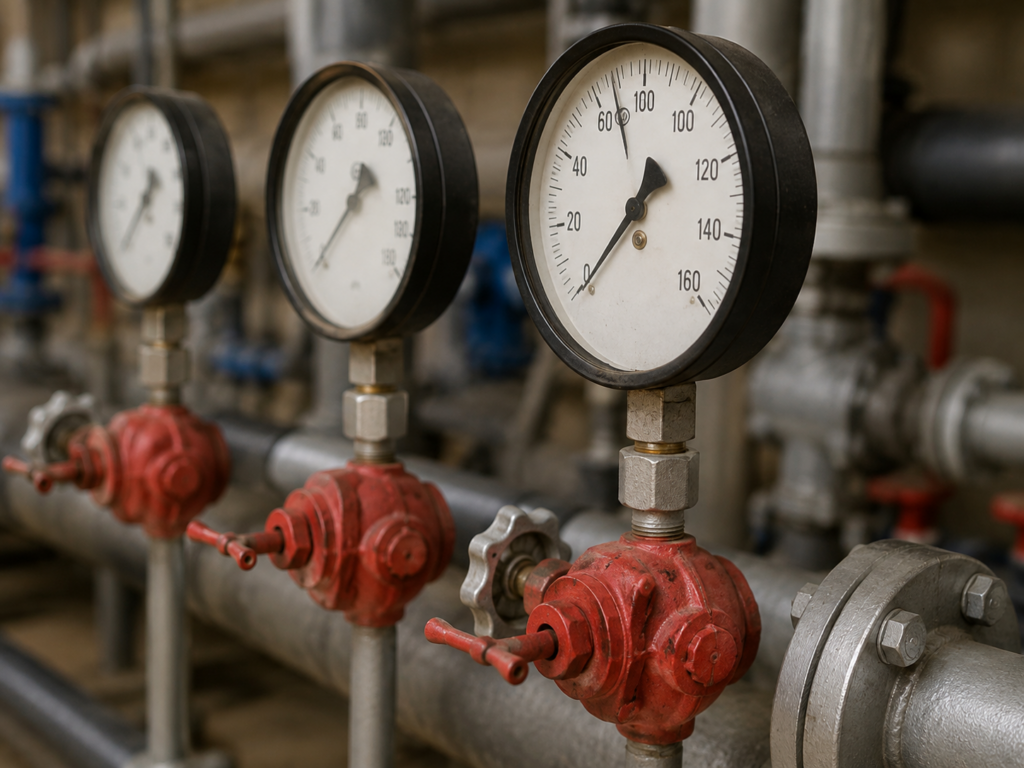

Гидравлические испытания

опрессовка системы отопления

Компания «ЛИДЕР-Инжиниринг» оказывает в Перми и Крае предприятиям, организациям и частным лицам услуги по проведению гидравлических испытаний трубопроводов и инженерных сетей горячей и холодной воды. Испытания осуществляются в соответствии с отраслевыми стандартами для своевременного выявления конструктивных и эксплуатационных дефектов. Цель работ — проверка готовности коммуникаций к запуску в эксплуатацию.

Какой будет стоимость гидравлических испытаний трубопроводов?

Время производства работ будет зависеть от объема работ,
стоимость проведения гидравлических испытаний от 6000 р.

Гидравлические испытания на герметичность и прочность

Относясь к методам неразрушающего контроля, гидравлические испытания являются надежным и экономичным способом проверки водопроводов, теплосетей и отдельных объектов.

Общие принципы испытаний

Отсутствие гидравлических потерь (утечек) обеспечивается прочностью элементов системы и качеством уплотняющих стыков между ними. В рамках испытаний принято разделять работы на 3 стадии:

  • Подготовки к испытаниям.
    Включает в себя мероприятия по промывке контура, осмотру всех компонентов, ревизии запорной арматуры, замене прокладок и других изношенных деталей, а также контролю затяжки соединений.
  • Проверки прочности.
    Заключается в контроле целостности во время и после воздействия тестовым давлением.
  • Проверки герметичности.
    Об отсутствии или наличии утечек судят по стабильности или падению давления в испытываемом контуре, а также, используя визуальный контроль.

Для определения прочности составляющих системы в нее нагнетается вода под давлением, превышающим рабочие показатели (в большинстве случаев на 25% — 30%). Давление поднимается постепенно, чтобы избежать гидравлических ударов, затем, по истечению промежутка времени, определенного стандартом, проводится проверка системы на герметичность.

Стадию выдержки трубопровода или системы водой под давлением называют опрессовкой. Однако, на практике термин «опрессовка» используется в качестве синонима понятия «гидравлические испытания».

Испытания проводятся квалифицированным персоналом, что исключает возникновение травмоопасных ситуаций и гарантирует верную интерпретацию результатов. По итогам испытаний составляется и подписывается официальный акт.

Типология проведения испытаний

Практика промышленного производства, монтажа и эксплуатации гидравлического оборудования предполагает проведения испытаний в 4 случаях:

  1. Для первичного контроля качества сосудов, труб и ряда механизмов. Осуществляется заводом-изготовителем.
  2. После монтажа трубопроводов, узлов и сетей гидравлические испытания на прочность и герметичность проводятся для определения готовности к эксплуатации.
  3. После завершения ремонтов гидравлических систем и их элементов
  4. Сезонные гидравлические испытания теплосети. Проводятся перед отопительным сезоном и по его окончанию.

Опрессовка трубопроводов

Мы осуществляем гидравлические испытания трубопроводов пара, горячей и холодной воды в соответствии со СНиП 3.05.05 (технологические сети), СНиП 3.05.04 (водоснабжение и канализация) и СНиП 2.04.07 (тепловые сети). В частности, к технологическим сетям относятся промышленные и пожарные водопроводы, требующие проведения гидравлических испытаний.

При подготовке к работам выбираются и учитываются:

  • Величина тестового давления.
    Зависит от назначения трубопровода и от его расположения (наружная сеть или внутренняя.
  • Объем испытываемого контура.
    От масштаба проверяемого участка зависит требуемая производительность оборудования для опрессовки.
  • Выбор оборудования для опрессовки.
    Кроме обеспечения режимов проверки оно должно соответствовать локации объекта. Так, для опрессовки трубопроводов, удаленных от остальных водяных сетей, необходимо использовать мобильные испытательные стенды совместно с доставкой воды в цистернах к месту работы.

Гидравлические испытания сетей

Как правило, график гидравлических испытаний системы отопления подразумевает опрессовку всех компонентов сети. Однако, из-за потерь напора по высоте и некоторых других причин бывает невозможно обеспечить тестовое давление, удовлетворяющее условиям проверки всех элементов. Поэтому в зависимости от структуры и параметров оборудования сеть может делиться на несколько участков для независимого испытания)

Так, при гидравлических испытаниях системы централизованного отопления в городском микрорайоне мероприятия разбиваются на:

  • Опрессовку напорных узлов.
  • Гидравлические испытания трубопроводов горячей воды.
  • Опрессовку внутридомовых сетей.

В то же время, гидравлические испытания наружных водопроводных сетей могут проводиться одномоментно без разбиения на участки при отсутствии значительных перепадов высот и соблюдении некоторых других условий.

Гидравлические испытания изделий

К ряду элементов систем водопровода и отопления стандарты предъявляют повышенные требования по надежности. К наиболее важным техническим сосудам, чьи гидравлические испытания регламентируются в индивидуальном порядке, относятся водогрейные и паровые котлы, теплообменники печей и другие узлы, работающие под избыточным давлением воды и пара при температуре выше 100 °C.

Особенностью обслуживания котлов является то, что кроме контроля прочности и герметичности необходимо поддерживать высокий КПД установки. Для этой техники предусматриваются несколько видов испытаний. Среди них — режимно-наладочные и режимные тесты, а также техническое освидетельствование (ТО).

Гидравлические испытания проводятся в рамках ТО только после промывки и проведения наружного и внутреннего осмотра установки. Параметры и время опрессовки выбираются в соответствии с положениями Федеральных норм и правил для объектов, работающих под избыточным давлением. В технической документации серийных изделий приводятся режимы испытаний. Большинство водогрейных сосудов испытываются давлением, превышающим рабочее на 50% в течение 10 — 15 минут.

Периодичность гидравлических испытаний котлов составляет 1 раз год. Однако, внеочередная тестовая опрессовка котла может потребоваться для контроля качества произведенного ремонта, а также в ходе диагностики работоспособности по окончанию проектного срока эксплуатации.

По итогам гидравлических испытаний котлов, проводящихся в соответствии с нормированной периодичностью, составляется официальный акт. Компания «ЛИДЕР-Инжиниринг» удовлетворяет всем необходимым условиям технического освидетельствования водогрейных котлов: у нас есть квалифицированные сотрудники, специальное оборудование, лицензии СРО и опыт производства данных работ.

Расценки на гидравлические испытания

Стоимость испытаний зависит от количества задействованных на объекте специалистов, их квалификации, рабочего времени, а также состава необходимого оборудования. Допустим, вам необходимо осуществить гидравлические испытания трубопроводов на вашем предприятии. Вы можете выслать нам заявку в следующей форме: файл чертежа с указанием основных размеров + краткое текстовое сопровождение. Мы обеспечим бесплатный выезд на место своего специалиста, который произведет необходимые замеры и уточнения. После этого с вами будет согласована стоимость работ и варианты.

Резюме

Вам требуется провести в Перми гидравлические испытания трубопроводов тепловых сетей, опрессовку водогрейного котла или другие тесты систем на прочность и герметичность? Компания «ЛИДЕР-Инжиниринг» готова прийти на помощь в реализации как стандартных задач, так и вопросов, требующих индивидуальной предварительной проработки. Наши опыт, квалификация и техническая оснащенность гарантируют не только соблюдение государственных и отраслевых стандартов, но также необходимый ремонт на стадии подготовки и текущие консультации.

Заказать гидравлические испытания в компании ЛИДЕР-Инжиниринг можно по телефону +7 (342) 206-77-76.
